TESA UNIMASTER přesný mikrometrický odpich číselníkový / měřicí rozsah (vnitřní) 250 až 1475 mm / měřicí rozsah (vnější) 225 až 1450 mm

Detailní popis produktu

TESA UNIMASTER je vysoce přesné měřidlo pro vnitřní měření, vnější měření a porovnávání ve dvou bodech v ose přístroje. Vhodné především pro měření velkých rozměrů.

Různé prvky v příslušenství TESA UNIMASTER usnadňují obsluze měření a zároveň snižují možnost vzniku chyb při měření.

Přístroj lze osadit opěrnými ramínky.

Jsou součástí balení a zajišťují měření v konstantní hloubce od čela obroku. Tím lze dosáhnout vysoké opakovatelnosti měření.

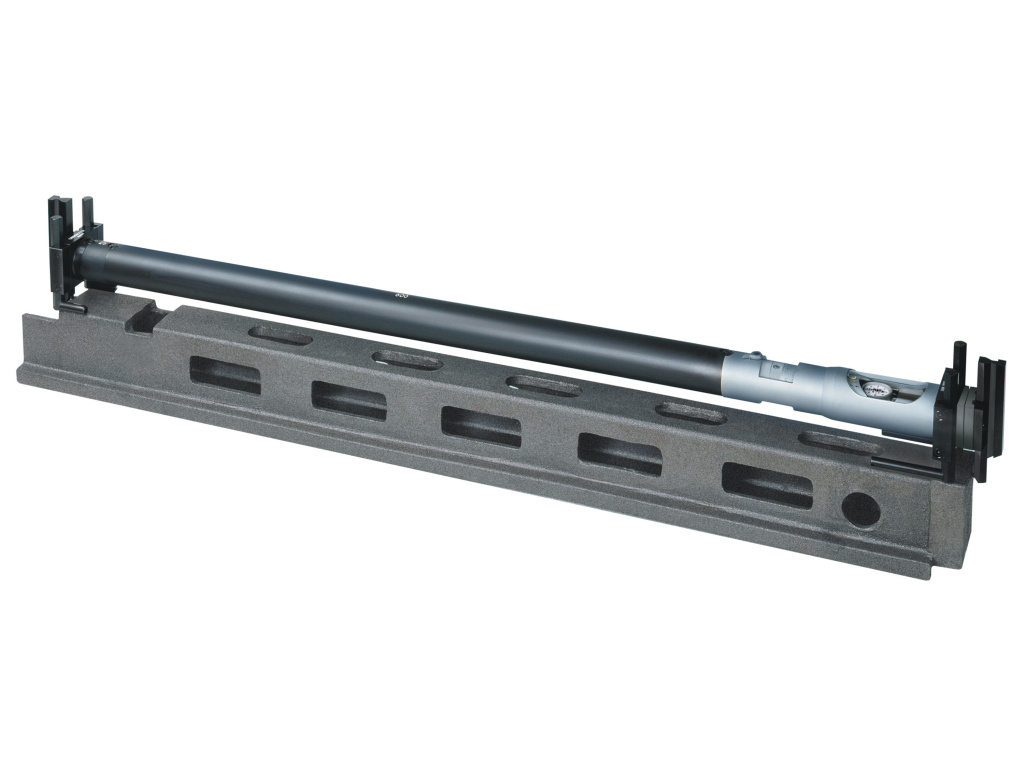

Před použitím přístroje se měřicí část zkalibruje pomocí přiloženého etalonu. Následně jsou přidávána požadovaná prodloužení, se kterými se již kalibrace neopakuje.

Technická specifikace:
Přesnost podle DIN 863 T4.
Měřicí rozsah úchylkoměru: ±0,4 mm.
Rozlišení stupnice úchylkoměru: 0,01 mm.
Měřicí rozsah mikrometru: 25 mm.
Rozlišení nonia mikrometru: 0,01 mm.
Celkový měřicí rozsah pro vnitřní měření: 250 až 1475 mm.
Celkový měřicí rozsah pro vnější měření: 225 až 1450 mm.
Maximální povolená odchylka: 5 µm.
Stoupání závitu: 1 mm.
Měřicí síla: 15 až 20 N.
Materiál hrotů: tvrdokov.
Tepelná ochrana na každém prodloužení.

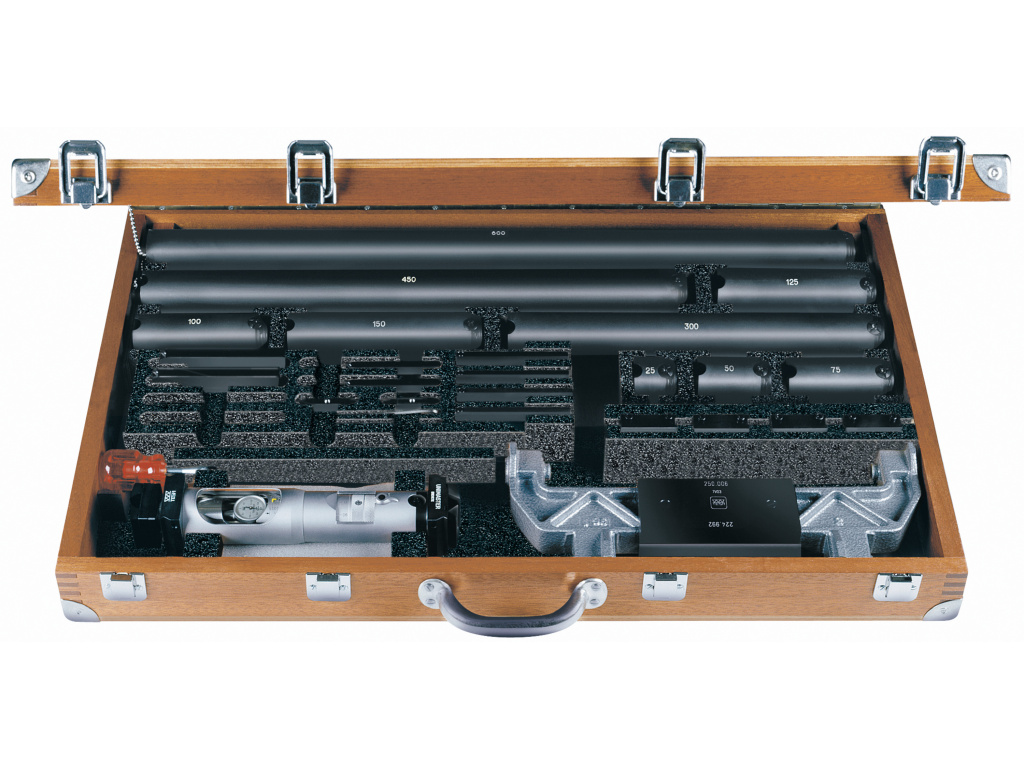

Měřidlo je dodáváno v dřevěné krabičce včetně kalibračních certifikátů pro mikrometr, prodloužení a nastavovacího etalonu.

Sada TESA UNIMASTER obsahuje:
měřicí díl UNIMASTER (01110300);
sada měřicích ramen pro vnitřní měření (01110203);
sada měřicích ramen pro vnitřní a vnější měření 75 mm (01110205);
sada měřicích ramen pro vnitřní a vnější měření 100 mm (01110208);
nastavovací etalon - vnitřní 250 mm a vnější 225 mm (01110501);
prodloužení 25 mm, přesnost 0,7 µm (0110101);
prodloužení 50 mm, přesnost 1 µm (01110102);
prodloužení 75 mm, přesnost 1,2 µm (01110103);
prodloužení 100 mm, přesnost 1,5 µm (01110104);
prodloužení 125 mm, přesnost 1,5 µm (01110105);
prodloužení 150 mm, přesnost 2 µm (01110106);
prodloužení 300 mm, přesnost 3,5 µm (01110112);
prodloužení 450 mm, přesnost 4,5 µm (01110118);
prodloužení 600 mm, přesnost 6,5 µm (01110124);
speciální šroubovák (01130001);
sada závěsného příslušenství (4 držáky se svorkami);
dřevěná krabička pro celou sadu (01112401).
